ВКМ.Д DN10-100

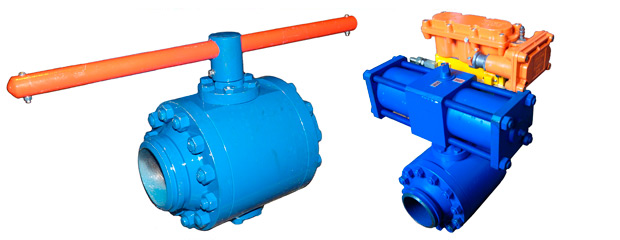

Кран кульовий для середовищ з високим тиском ВКМ.Д

DN = 10 ▪ 15 ▪ 20 ▪ 25 ▪ 32 ▪ 40 ▪ 50 ▪ 65 ▪ 80 ▪ 100 мм

PN = 6,3 ▪ 8,0 ▪ 10,0 ▪ 16.0 МПа

Призначення та галузь застосування

Призначені для встановлення в якості запірних приладів на технологічних лініях по транспортуванню робочих середовищ по виконанням:

  • Виконання по матеріалам С - неагресивний природний газ, нафта, нафтопродукти, аміак, інертні гази, вуглекислота й інші неагресивні середовища з температурою від мінус 60ºС до + 100 ° С (можливе виконання до + 250ºС);
  • Виконання по матеріалам Н - гази з вмістом агресивних домішок (водень, кисень, сірка, сірководень і ін.), рідкі агресивні середовища - розчини кислот, лугів та ін.

Переваги та особливості конструкціі

  • Конструкція крану розбірна, складається з цільного корпусу та двох патрубків, з'єднаних за допомогою різьбових шпильок з корпусом, що забезпечує його ремонтопридатність.
  • Застосування підпружинених рухомих сідел у поєднанні з двоопорною пробкою забезпечує герметичність крану за класом «А» протягом всього періоду його експлуатації.
  • Підшипники опор, виконані з металофторопластової стрічки, забезпечують надійну роботу протягом всього періоду експлуатації, не потребують змащування і витримують питомі навантаження при роботі до 100МПа (1000 кгс/см2).
  • Крани кульові виготовляються з пневмо- та електроприводом, як надземного так и підземного виконання.
  • Крани кульові з пневматичним приводом комплектуються БКК (блок керування краном) з вбудованими кінцевими вимикачами на 24 В, 110 В и  220 В.

Технічні характеристики

Клас герметичності по ГОСТ9544

Клас А

Тип встановлення

НУ – надземна; ПУ – підземна;

Кліматичне виконання по ГОСТ15150-69

У1 - помірне (температура навколишнього середовища від -45ºС до +50ºС)
ХЛ1 - холодне (температура навколишнього середовища від -60ºС до +40ºС)

Тип керування

Р - ручний (механічний) привід

П - пневопривід (ПГП –пневмо-гідравлічним, ПМП - пневмомеханічним)

Э - електропривід

Приєднання до трубопроводу

під приварку; фланцеве

Повний середній строк служби

20 років

Повний середній ресурс

не менше 8 000 циклів

Напрацювання на відмову

не менше 1 500 циклів

Робоче середовище

для виконання за матеріалами - С

неагресивний природний газ, інертні гази, аміак, супутні нафтові гази; нафту, нафтопродукти;

для виконання за матеріалами - Н

природний газ вмістом агресивних домішок (водень, кисень, сірка, сірководень тощо) розчини солей, кислот, лугів та інші рідкі та газоподібні агресивні середовища

Виготовлення

серійно по ТУ У 29.1-35907383-001:2008

Виконання за матеріалами

Основні деталі

Тип виконання* / кліматичне виконання

С/У1
 (для помірного клімату)

С/ХЛ1
 (для холодного клімату)

Н/У1, ХЛ1
 (корозійностійке)

1. Корпус

сталь 20

сталь 09Г2С

сталь 12Х18Н10Т

2. Пробка

сталь 38ХМА

сталь 30Х13

сталь 12Х18Н10Т

3. Шпіндель

сталь 30Х13

сталь 30Х13

сталь 12Х18Н10Т

4. Опора

сталь 20

сталь 30Х13

сталь 12Х18Н10Т

5. Патрубок

сталь 20

сталь 09Г2С

сталь 12Х18Н10Т

6. Кільце ущільнююче

Гума масло-бензостійка

Гума кислотостійка

7. Седло

поліуретан; флубон20; флувіс20; поліамід

8. Підшипник

металофторопласт

* За індивідуальним замовленням можливе виготовлення кранів кульових з інших корозієстійких сплавів, а також виконання кранів з ущільненням «метал-по-металу» для абразивних і високотемпературних середовищ

Основні розміри та креслення

Кран кульовий з ручним приводом, надземного встановлення* Кран кульовий з пневмогідроприводом, надземного встановлення*
Кран кульовий з ручним приводом, підземного встановлення Кран кульовий з пневмогідравлічним приводом, підземного встановлення

Виконання та умовні позначення

Основні виконання кранів кульових. Схема умовного позначення.

Тип арматури

Марка крану

Умовний
прохід, DN, мм

Номінальний тиск, PN, МПа (кгс/см2)

Виконання по матеріалам

Тип приводу

Тип встановлення

Приєднання
до трубо-

проводу

Кліматичне виконання

Комплектація

Габаритно-будівельні розміри, мм

Вага,
кг

L

L1

L2

В

D

H

d

Кран кульовий

ВКМ.Д

10





6,3 (63)



8,0 (80)



10,0 (320)



16,0 (160)



С



Н



М

Р

НУ

під приварку (за потреби фланцеве)



У1



ХЛ1

пневматичний привід з БКК
електричний привід

140

150

—

—

50

90

8

1,6

ПУ

—

—

240

11

П

НУ

—

290

120

240

11

ПУ

—

1740

15

15

Р

НУ

150

150

—

—

60

100

13

2,2

ПУ

—

—

1600

7,2

П

НУ

—

—

290

130

250

12

ПУ

—

—

1750

17

20

Р

НУ

160

150

—

—

70

110

19

3,4

ПУ

—

—

1610

9,4

П

НУ

—

315

155

270

16

ПУ

—

1770

25

25

Р

НУ

190

160

—

—

80

120

25

5,5

ПУ

—

—

1620

11,5

П

НУ

—

400

190

300

18

ПУ

—

1800

27

32

Р

НУ

220

160

—

—

120

31

7,4

ПУ

—

—

1620

17,4

П

НУ

—

400

210

335

26

ПУ

—

1835

36

40

Р

НУ

250

250

—

—

130

200

39

8,6

ПУ

—

—

1700

18,6

П

НУ

—

400

230

450

31

ПУ

—

1950

41

50

Р

НУ

250

—

—

150

230

48

18

ПУ

—

—

1730

30

П

НУ

—

420

270

450

45

ПУ

—

1950

57

65

Р

НУ

270

500

—

—

180

250

62

27

ПУ

—

—

1750

39

П

НУ

—

420

290

480

55

ПУ

—

1980

67

80

Р

НУ

280

500

—

—

270

76

35

ПУ

—

—

200

1770

50

П

НУ

—

420

440

500

62

ПУ

—

2000

77

100

Р

НУ

300

600

—

—

210

310

96

45

ПУ

—

—

1810

65

П

НУ

—

480

450

540

78

ПУ

—

2040

98

Раніше використовувані позначення

При виборі кульових кранів ВКМ.Д слід враховувати, що вони задовольняють потреби раніше використовуваних стандартів.

Позначення продукції

Раніше використовуване позначення

ВКМ.Д-050-080-С-Р

АИ.3.80.031-050

ВКМ.Д-065-080-С-Р

АИ.3.80.031-065

ВКМ.Д-080-080-С-Р

АИ.3.80.031-080

ВКМ.Д-100-080-С-Р

АИ.3.80.031-100

ВКМ.Д-125-080-С-Р

АИ.3.80.031-125

ВКМ.Д-150-080-С-Р

АИ.3.80.031-150

ВКМ.Д-200-080-С-Р

АИ.3.80.031-200

ВКМ.Д-250-080-С-Р

—

ВКМ.Д-300-080-С-Р

—

ВКМ.Д-010-100-С-Р

АИ.3.100.042-010

ВКМ.Д-015-100-С-Р

АИ.3.100.042-015

ВКМ.Д-020-100-С-Р

АИ.3.100.042-020

ВКМ.Д-025-100-С-Р

АИ.3.100.042-025

ВКМ.Д-032-100-С-Р

АИ.3.100.042-032

ВКМ.Д-040-100-С-Р

АИ.3.100.042-040

ВКМ.Д-050-100-С-Р

АИ.3.100.042-050

ВКМ.Д-065-063-С-Р

АИ.3.63.045-065

ВКМ.Д-080-063-С-Р

АИ.3.63.045-080

ВКМ.Д-100-063-С-Р

АИ.3.63.045-100

ВКМ.Д-125-063-С-Р

АИ.3.63.045-125

ВКМ.Д-150-063-С-Р

АИ.3.63.045-150

ВКМ.Д-200-063-С-Р

АИ.3.63.045-200

ВКМ.Д-250-063-С-Р

—

ВКМ.Д-300-063-С-Р

—

ВКМ.Д-065-100-С-Р

АИ.3.100.047-065

ВКМ.Д-080-100-С-Р

АИ.3.100.047-080

ВКМ.Д-100-100-С-Р

АИ.3.100.047-100

ВКМ.Д-125-100-С-Р

АИ.3.100.047-125

ВКМ.Д-150-100-С-Р

АИ.3.100.047-150

ВКМ.Д-200-100-С-Р

АИ.3.100.047-200

ВКМ.Д-250-100-С-Р

—

ВКМ.Д-300-100-С-Р



ВКМ.Д-050-160-С-Р

АИ.3.60.160-050

ВКМ.Д-065-160-С-Р

АИ.3.60.160-065

ВКМ.Д-080-160-С-Р

АИ.3.60.160-080

ВКМ.Д-100-160-С-Р

АИ.3.60.160-100

ВКМ.Д-125-160-С-Р

АИ.3.60.160-125

ВКМ.Д-150-160-С-Р

АИ.3.60.160-150

ВКМ.Д-200-160-С-Р

АИ.3.60.160-200

ВКМ.Д-250-160-С-Р

—

ВКМ.Д-300-160-С-Р

—

ВКМ.Д-010-320-С-Р

АИ.3.320.037-010

ВКМ.Д-015-320-С-Р

АИ.3.320.037-015

ВКМ.Д-020-320-С-Р

АИ.3.320.037-020

ВКМ.Д-025-320-С-Р

АИ.3.320.037-025

ВКМ.Д-032-320-С-Р

—

ВКМ.Д-040-320-С-Р

—

ВКМ.Д-050-320-С-Р

—

ВКМ.Д-065-320-С-Р

—

Приклад умовного позначення при замовленні

Крана кульового марки ВКМ.Д з умовним діаметром DN 100 і номінальним тиском PN 8,0М Па, матеріал крана - вуглецева сталь, кліматичного виконання ХЛ1, с пневмоприводом и БКК на 110 В, на робоче середовище природний газ до +80ºС.

Кран кульовий ВКМ.Д-100-80-С-П (під приварку, ХЛ1, с БКК, 110В, природний газ до +80ºС) ТУ У 29.1-35907383-001:2008

Примітка:

  • Тип з'єднання, кліматичне виконання, вимоги по  комплектації пневмо- і  електроприводів, особливості робочого середовища, вказуються в дужках після основного позначення крана кульового.
  • Для замовлення кранів з параметрами відмінними від табличних, комплектації пневматичних, пневмогідравлічних та електроприводів, необхідно заповнити та відправити форму замовлення, вказавши зворотній контакт для зв'язку, з метою узгодження можливості виготовлення і поставки.
